您所在位置:上海永龍閥門廠>永龍儲罐附件>斜桿式釜底放料球閥> 斜桿式釜底出料球閥
產品展示

b0b088tv香港赛马直播:斜桿式釜底出料球閥

  • 公司名稱:
  • 產品參考價:
  • 發布日期:
  • 所 在 地:
  • 生產地址:
  • 瀏覽次數:
  • 上海永龍閥門廠
  • 3850元
  • 2019-09-05 18:15:55
  • 上海市
  • 緊急切斷閥www.shylfmc.com
  • 82

我要詢價

【簡單介紹】

品牌 其他品牌 產地 國產
產品新舊 全新 產品大小 大型
適用介質 液體 材質 不銹鋼
驅動方式 手動 連接形式 焊接
通道位置 二通式 流動方向 雙向
壓力 常壓 溫度范圍 中溫
執行質量標準 國標 型號 FDQL41-16P
公稱通徑 DN40~DN100 工作溫度 -40~150℃
有效截面積 100
斜桿式釜底出料球閥也稱釜底球閥,罐底球閥,是反應釜的關鍵設備,要求完全貼合反應釜內壁,釜內物料必須充分反應,無存料。釜底放料閥切斷時,確保物料無泄漏,以免未充分反應物料進入下一個流程。

【詳細說明】

斜桿式釜底出料球閥
英文:Bottom Ball Valve
別稱:放料球閥 釜底球閥 罐底球閥 放料閥 釜底出料球閥 反應釜放料閥 反應釜根部閥 反應釜底閥 反應釜出料閥
型號:FDQL41-16P
釜底球閥概述:
FDQL41-16PDN50釜底放料球閥主要用于罐底/釜底的物料打開和切斷,目前,在化工、醫藥等領域,釜底放料閥是反應釜的關鍵設備,要求完全貼合反應釜內壁,釜內物料必須充分反應,無存料。釜底放料閥切斷時,確保物料無泄漏,以免未充分反應物料進入下一個流程。新型釜底放料閥主要用于這一特殊要求的工況,目前市場上普通的開關閥,由于結構限制,無法貼合反應釜內壁,存在著死角大,密封性能差等缺點,無法滿足反應釜釜底放料的特殊要求。

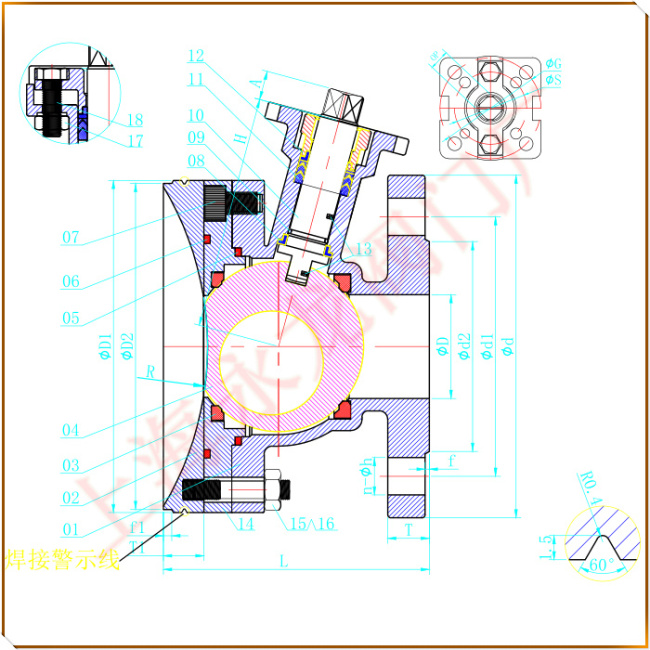

釜底球閥結構圖:


釜底放料球閥零部件明細:

1

閥體

CM8/304

CM8M/316

10

閥桿

CM8/304

CM8M/316

2

形法蘭

CM8/304

CM8M/316

11

填料

PTFE

PTFE

3

閥座

PTFE

PTFE

12

填料壓蓋

CM8/304

CM8/304

4

球體

CM8/304

CM8M/316

13

防靜電裝置

SS

SS

5

閥體密封墊

PTFE

PTFE

14

閥蓋

CM8/304

CM8M/316

6

密封墊

PTFE

PTFE

15

螺母

A194-8

A194-8

7

螺栓

A193-B8

A193-B8

16

螺栓

A193-B8

A193-B8

8

止推墊片

PTFE

PTFE

17

調節螺母

A194-8

A194-8

9

O型圈

VITON

VITON

18

調節螺栓

A193-B8

A193-B8

放料球閥技術特征:
1.新型釜底放料球閥包括主閥體、副閥體、反應釜法蘭,副閥體與主閥體固定連接并形成一個球形的閥芯腔,其特征在于:副閥體上固定有連接座,連接座上設有第一缺口、第二缺口,第一缺口的深度大于第二缺口,反應釜上設有分別與第一缺口、第二缺口貼合的第一連接部、第二連接部,第二缺口與第二連接部上設置有相互配合的凸起與卡槽,副閥體上還設有進料口,進料口兩側的表面的弧度與反應釜底部的弧度相同;閥芯腔內設有球形的閥芯,閥芯的頂部設有凹槽,凹槽與副閥體上表面平滑過渡并與副閥體上表面、反應釜形成內凹的球面。
2.主閥體與副閥體上對稱設有閥座,閥座上設有與閥芯配合密封的弧形面。
3.主閥體上還設有出料口,出料口)與進料口相對。
4.閥芯的中部設有出料孔,出料孔豎直時與進料口、出料口形成一條出料通道,閥芯的側面連接有閥桿,閥桿水平設置,閥桿端部連接有手把或執行機構。
新型斜桿式釜底出料球閥,包括主閥體、副閥體、反應釜,副閥體與主閥體固定連接并形成一個球形的閥芯腔,副閥體上固定有連接座,連接座與副閥體連接,副閥體上表面為弧形且弧度與反應釜底部的弧度相同;閥芯腔內設有球形的閥芯,閥芯的頂部設有凹槽,凹槽與副閥體上表面平滑過渡并與副閥體上表面、反應釜形成內凹的球面。本實用新型中的反應釜放置于連接座上,通過缺口和連接部卡住限位并通過凸起與卡槽進行密封,副閥體進料口兩側的弧面與反應釜底部的弧面及凹槽配合形成的內凹的球面有利于反應釜內的物料充分攪拌,充分反應并從進料口滑入;通過兩處閥座進行密封保證了球芯對進料密封效果。
圖文編輯:上海緊急切斷閥生產廠家-上海永龍閥門廠(Shanghai Yong Long Valve Factory)
